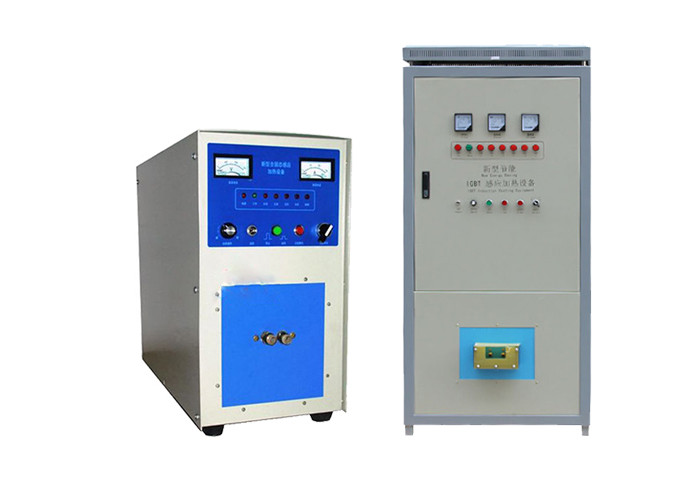

Hochfrequenzvolle Lasts-Entwurf der induktions-Heizungs-100% 24 Stunden lang

Funktionsprinzip der HochfrequenzHeizung der induktion:

Das Prinzip der HochfrequenzHeizung der induktion: es ist eine Heizungsinduktionsspule, die Wunde in einen Ringzustand oder in eine erZumderliche Zumm ist, indem es die große gegenwärtige Strömungsrichtung der Hochfrequenzinduktion verwendet. Die Hochfrequenzinduktion wird normalerweise von einem roten kupfernen hohlen Rohr gemacht.

Technische Parameter der HochfrequenzHeizung der induktion:

Modell: LC-GPGY-85KW

Kühlwasserdruck: 0.1-0.3mpa

Eingangsleistung: 85kW

Abkühlender Wasserstrom (Hauptmaschine): 15L/Minute (0.1MPa)

Eingangsspannung: 351v

Abkühlender Wasserstrom (TransZummator): 18L/Minute (0.1MPa)

Maximaler Eingangsstrom: 85A

Wirtsvolumen: 470mm×370mm×670mm

Schwingungszahl: 21khz

Wassertemperatur-Schutzpunkt: ℃ 50

Wirtsgewicht: 40 ± 5% Kilogramm

Leistungsfähigkeit: 90%

Installationsschritte der HochfrequenzHeizung der induktion:

1. Setzen Sie die Haupt- und zusätzlichen Maschinen: im Allgemeinen wird die Hauptmaschine (Operationskontrollmaschine) oben und die zusätzliche Maschine (Leistungsabgabemaschine) wird gesetzt unten gesetzt.

2. Schließen Sie das Wasser und den Strom der Haupt- und zusätzlichen Maschinen an: schließen Sie den Wasserkanal an, indem Sie gerade die zwei dünnen Wasserleitungen in den Zusätzen in auf und ab Art verwenden. Schließen Sie den Stromkreis mit zwei Kabeln in den Zusätzen, im Rot, das an Rot angeschlossen werden und im Schwarzen, das an Schwarzes angeschlossen wird an. Seien Sie sicher, es ohne schlechten Kontakt festzuziehen. Schließen Sie die Erdung des Meisters und der Sklavenmaschinen an.

3. Stromanschluß: die Maschine ist Dreiphasenstromversorgung (380V), und drei rote Drähte werden an den speziellen Dreiphasenmesserschalter oder Luftschalter angeschlossen (über 65A). Schließen Sie dann die Erdung an.

4. Wasserverbindung: der Kühlwasserdruck, der durch die Maschine verwendet wird, ist 0.1mpa-0.3mpa (über 1-3kg). Wählen Sie bitte eine 370W einphasige Pumpe des Wassers (220V) und ein Wasserbehälter oder -pool vor (wählen Sie das Volumen entsprechend der ununterbrochenen Arbeitszeit und der Arbeitsbelastung, vor und installieren Sie einen kleinen Kühlturm gegebenenfalls). Der Wasserauslauf der Wasserpumpe wird mit dem Wassereinlaß der Maschine durch eine Wasserleitung angeschlossen, und der Wasserauslauf der Maschine wird benutzt, um das Rückholwasser zum Pool zurückzubringen, um das verteilende Abkühlen des Wasserstroms zu verwirklichen.

5. Installation der Induktionsspule: ausgewählt, installieren Sie und regeln Sie die Induktionsspule entsprechend der Zumm und der Größe des erhitzten Metallwerkstückes. Merken Sie, dass die Induktionsspule nicht kurzgeschlossen wird.

6. Setzen Sie das Werkstück: setzen Sie das in der Mitte des Induktionsringes erhitzt zu werden Werkstück. Die Abstände um das Werkstück sind im Allgemeinen die selben. Das Werkstück und der Induktionsring stoßen nicht zusammen.
